前言：本文章为FPGA问答系列，我们会定期整理FPGA交流群（包括其他FPGA博主的群）里面有价值的问题，并汇总成文章，一方面是希望能帮到不经常看群消息的小伙伴，另一方面也算是我们的技术积累。
Q：当使用ram时，width是960bit，depth是16bit，只有15Kb大小， 为什么占用了很多个BRAM？
A：首先要知道什么是BRAM，就是Block RAM，这些RAM就是分块的，可以当成36kb来使用，也可以当成18kb来使用，如果使用空间小于18kb，也会占用一整个18kb的BRAM。而且还要看使用的位宽和深度，这两个指标综合考虑来计算使用的BRAM的个数。
以7系列为例，每个36Kb BRAM也可以配置成深度×宽度为64K × 1(当与相邻的36KB块RAM级联时)、32K × 1、16K × 2、8K × 4、4K × 9、2K × 18、1K × 36或512 × 72的简单双端口模式。
超过上面这些原语中的宽度和深度时，都要增加一个新的BRAM。

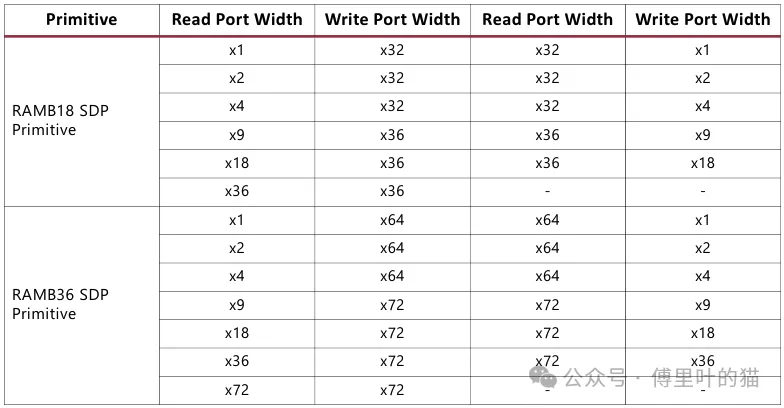

再结合下面这个图，可以知道RAM18和RAM36的输入位宽分别可以是多少。
比如一个512*19的空间，刚好可以使用512x36的原语来覆盖，那就只会占用一个18k BRAM，如果是群友的960bitx16bit，那么需要960/72=13.333，因此需要13个256x72的RAM36，剩下的空间由1个RAM18即可满足。因此总共需要13个RAM36和1个RAM18.
当然，如果每次都这么计算一遍太麻烦，我们还是直接让工具给出结果是最简单的。

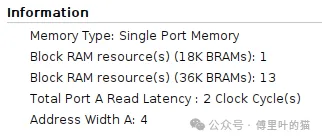

现在有了xpm，很多工程师在调用mem时，都喜欢直接用xpm，不用xci文件了，导致有些刚入行的工程师还不知道Block Memory Generator中还可以计算资源。
