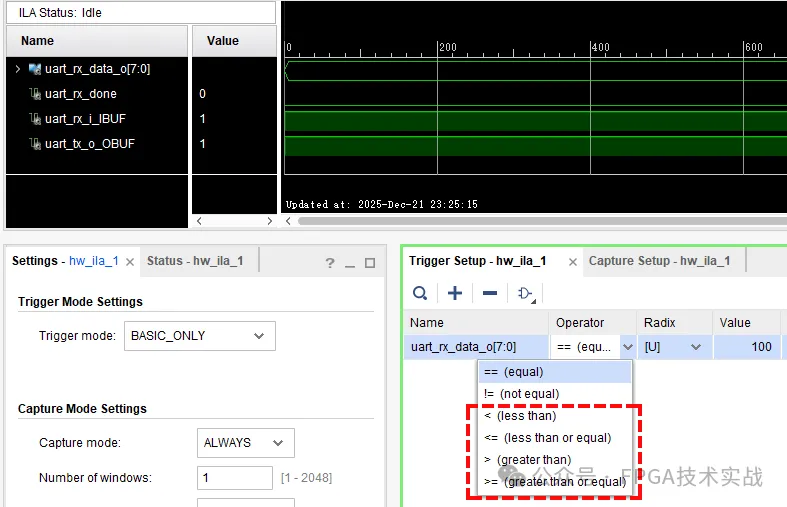

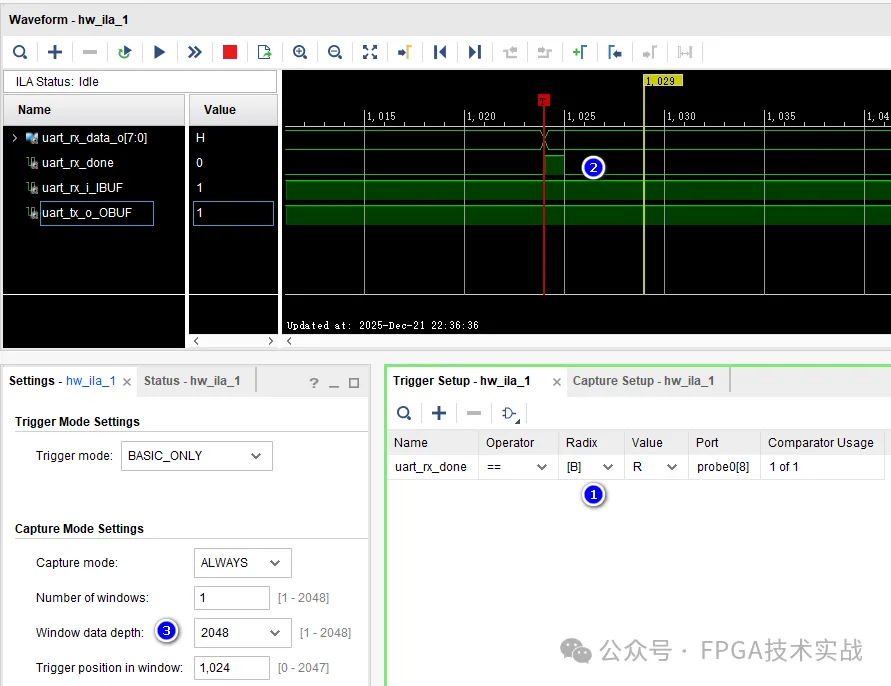

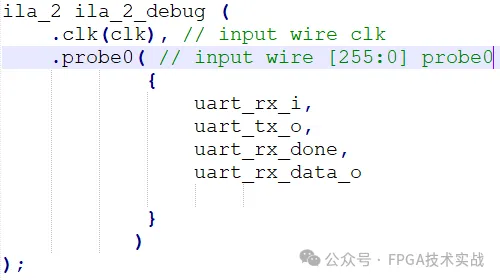

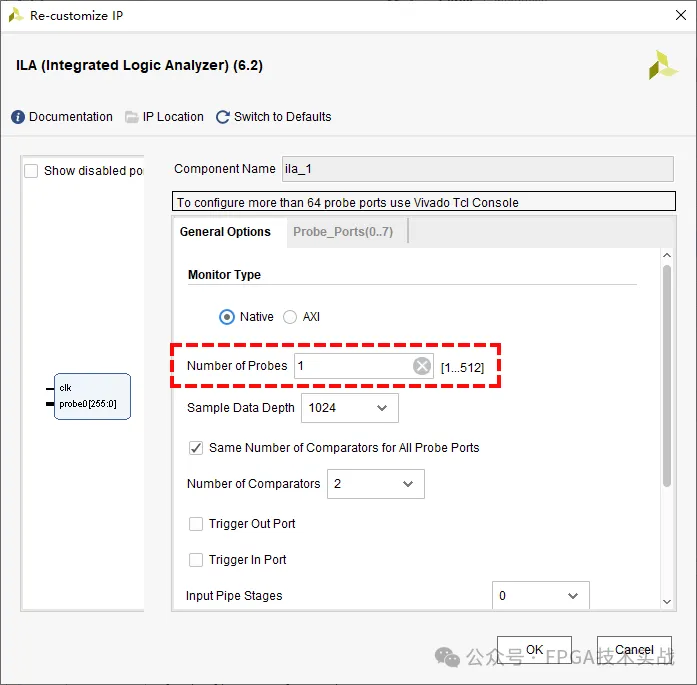

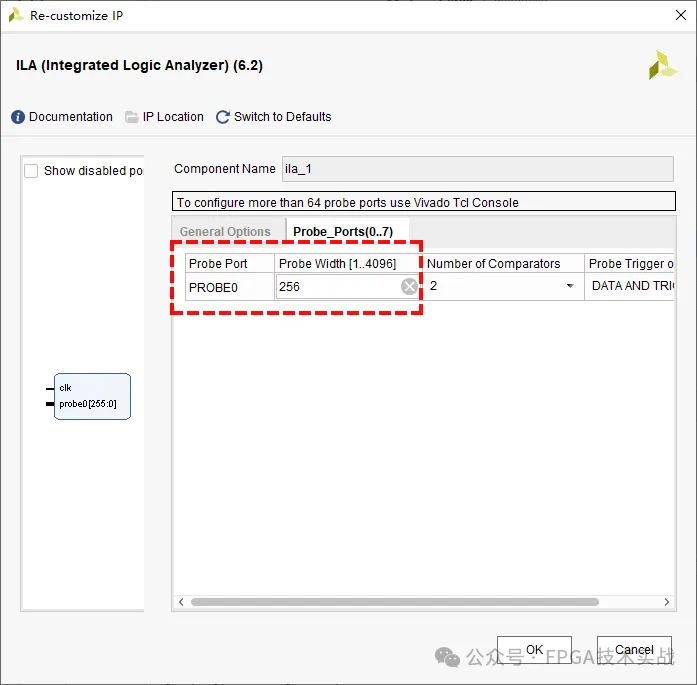

图2：默认简单触发条件设置因此，在利用高频时钟采样低频数据时，可以在图3所示，在①处Nuber of windows采样窗口设置40个，即将2048个采样深度分为40段，每段满足④处触发条件时，都会采样数据，这样就可以删除大量重复数据，得到我们想要观察的完整串口通信指令。图3：采用多段触发采样技巧二：选择合适的ILA核端口例化参数方式在利用ILA核调试Verilog代码时，有时需要观察的信号非常多，调试过程中还要不断修改要观察的信号，如果采用如图4所示方式，需要不断修改ILA核信号位宽，以满足要观察的信号，不便于调试。图4：ILA核调用方式1这时，可以利用如图5所示方式，ILA核port设置为1个，观察信号位宽设置为较宽值，方便添加或修改要观察的信号，而无需每次修改ILA核设置。图5：ILA核调用方式2注意：在使用图5所示ILA核方式调试时，如果触发逻辑设置为如图6所示，<，<=，>,=>时，软件将产生错误，如图7所示，这种情况下可以使用图4所示调用方式。
