作者：FPGA技术实战

前言：本文我们介绍如何从Vivado ILA核将抓取到的数据导出为文件，并通过Matlab软件存为.coe文件。

1. Vivado ILA核导出数据到文件

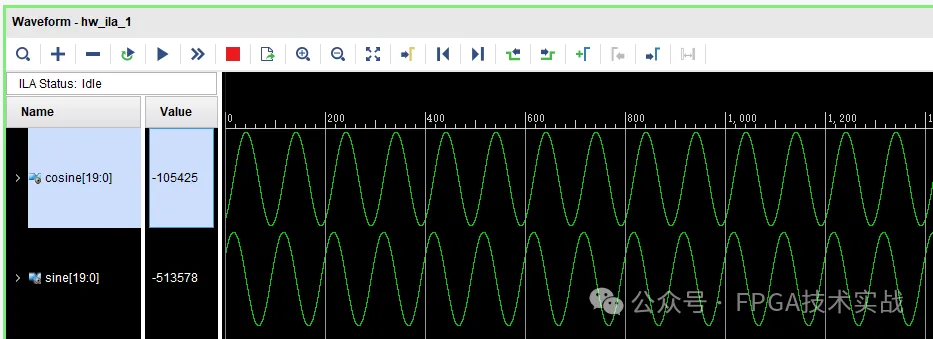

打开示例工程，程序下载至电路板，抓取信号，如图1所示。

图1：实例工程JTAG抓取数据

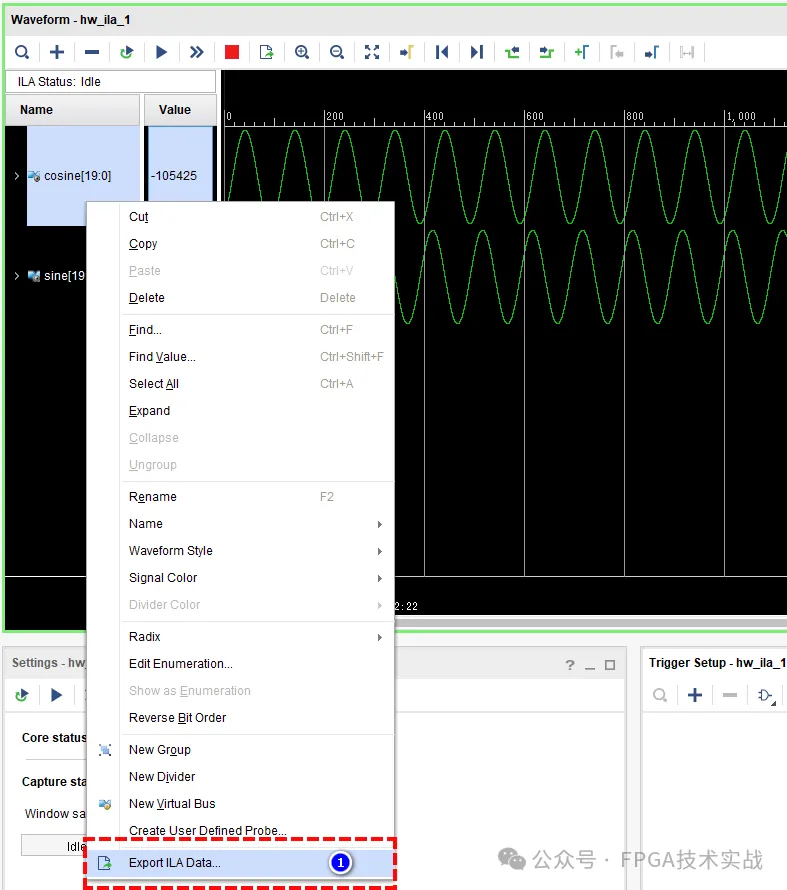

我们在想要导出的信号上右键选择"Export ILA Data..."，如图2所示。

图2：右键选择"Export ILA Data..."

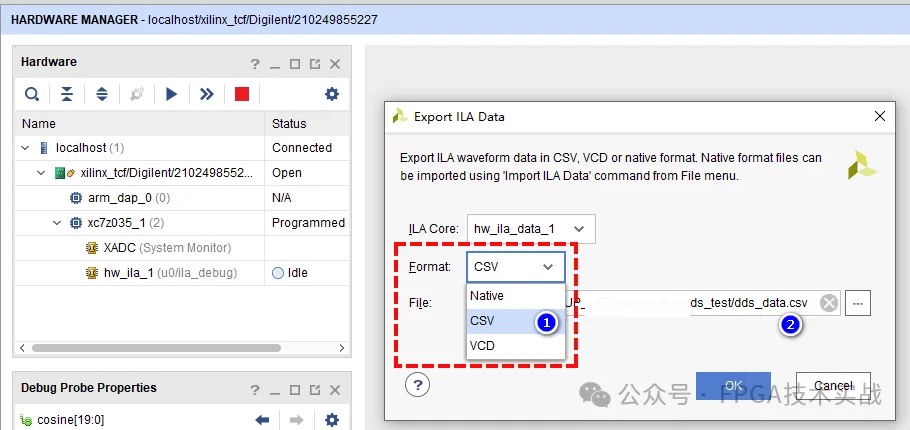

弹出如图3所示界面，选择需要存储的文件格式，存储路径以及命名文件，至此ILA核数导出到文件中。

图3：设置导出数据格式及路径

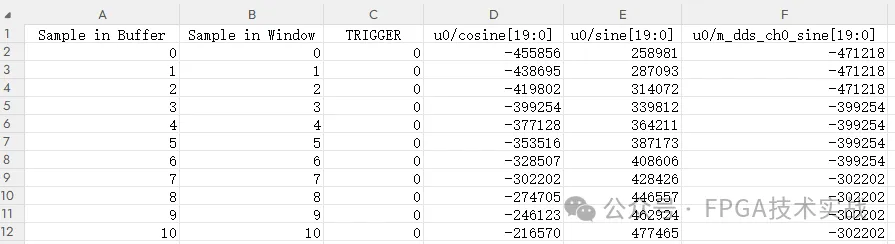

ILA核导出的数据如图4所示。

图4：设置导出数据格式及路径

2. Matlab读取文件数据存储为.coe文件

数据从FPGA中导出后，我们利用Matlab将数据读出，并写入.coe文件，供软件调试使用。Matlab读写文件代码如下：

clear all;close all;
DATA_LEN = 2048;%读取数据长度ROW_NUM = 1; %读取数据起始行数COL_NUM = 3; %读取第3列数据
%读取文件dds_data = csvread('.\dds_data.csv',ROW_NUM,COL_NUM,[ROW_NUM,COL_NUM,DATA_LEN,COL_NUM]);
%绘图显示plot(dds_data);
%存入.coe文件L = 2048;file_open = fopen('.\DDS_Data\DDS_Data.coe','w'); fprintf(file_open,'MEMORY_INITIALIZATION_RADIX = 10;\n');%dec2bin将十进制转化为2进制，d必须为正数fprintf(file_open,'MEMORY_INITIALIZATION_VECTOR=\n'); for n=1:1:L    fprintf(file_open,'%s',num2str(dds_data(n),16));%num2str将数字转化为数字串    if n==L        fprintf(file_open,';');    else        fprintf(file_open,',\n');    endend

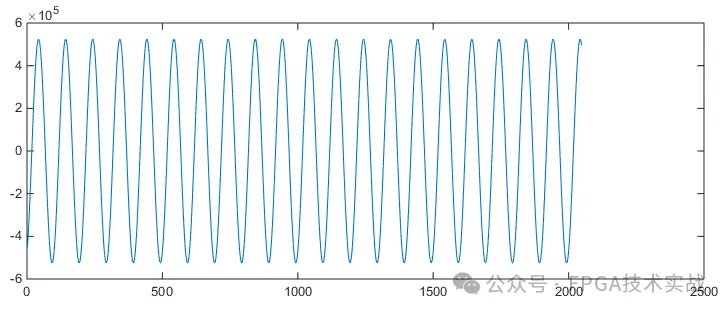

Matlab读取数据波形如图5所示。
