作者：深圳市永阜康科技有限公司 梁雄
BLDC电机凭借其卓越的高效率和低能耗特性，深度满足了下游应用领域对节能减排的迫切需求，为下游应用领域的节能减排目标贡献重要力量. 而电机驱动芯片作为无刷电机系统中的关键组件，通过接收转子位置的反馈信号，精确控制电机的电流和电压，实现电机的高效运转和精确控制。单芯片、全集成是BLDC（无刷直流电机）驱动控制芯片主流发展趋势，可大大简化外围电路、减少外围器件，更好地满足终端应用需求，实现降本增效，提升整体方案的可靠性。
深圳市永阜康科技有限公司现在大力推广一颗全集成三相直流无刷（BLDC）电机ASIC-ACM6754.该芯片工作电压5V-28V，相电流4.8A，支持 180˚ 无感正弦驱动（极低噪音）、无感开窗正弦驱动、无感方波驱动等。该芯片集成算法+预驱+MOS，无需编写任何应用软件，只需通过上位机软件对芯片的参数进行配置，从而适应不同的电机参数和性能需求。ACM6754适用于服务器风扇、净化器风扇、扫地机器人等消费类产品，也是低压水泵、低压空气泵、小风扇的电机选型的理想选择。
ACM6754产品概述
ACM6754是一款三相无刷直流电机驱动芯片，内部集成无感三相无刷电机驱动算法、相电流检测电流电路、栅极驱动电路以及功率MOS管. 支持最大4.8A的相电流. ACM6754的高集成度以及精简外围特别适用于高功率密度、小尺寸、静音要求高的三相无刷电机驱动器
ACM6754产品性能
输入电压范围: 5V - 28V
导通电阻(上管+下管): 160mΩ, 4.8A 相电流能力
180˚ 正弦驱动（极低噪音）或者方波驱动
无感或者单霍尔驱动, 无需外部电流检测电阻
内置5V和3.3V LDO
FG速度指示信号 (电周期或者机械周期，分频比可设置)
VCC电压检测I2C上报
内部结温I2C上报
相电流实时I2C上报
刹车控制
- 外部刹车BRAKE pin控制
- I2C 接口: 通过寄存器进行刹车控制
4种灵活的速度控制方式
- 特定的速度控制管脚 SPEED: 接受外部模拟电压调速或者 PWM 占空比调速或者 Clock 调速
- I2C 寄存器控制调速
保护功能
-过流保护以及堵转保护
-过压/欠压保护
- 过温保护
- 电压防倒灌（防过冲）机制
- 水泵空载保护机制
静态电流(待机模式下): 150uA, 通过I2C速度命令 (配置为零)且外部 SPEED 管脚电压设置为零
静态电流 (休眠模式下): 20uA, 通过外部SPEED管脚电压变高唤醒
ACM6754应用信息

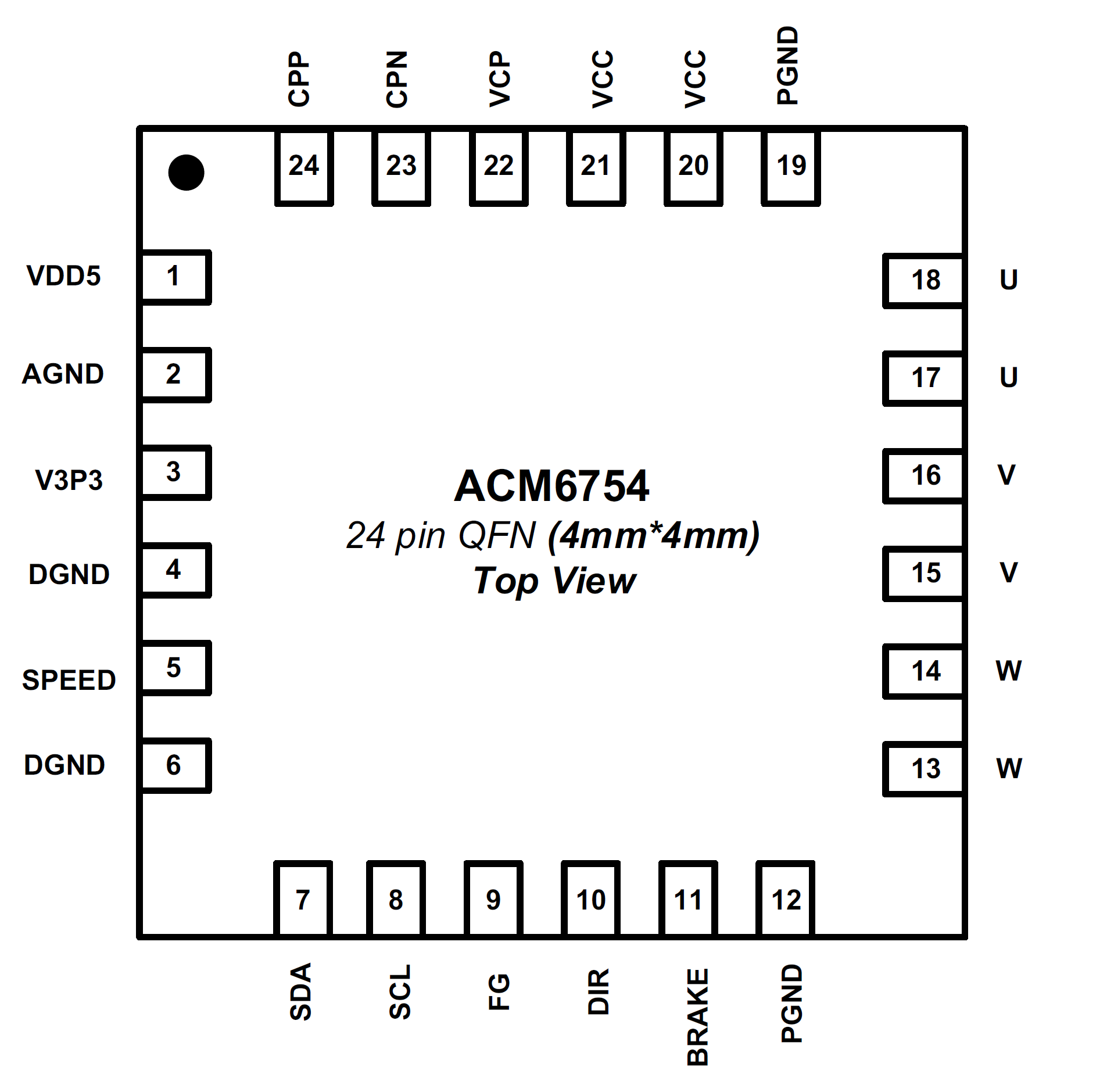

1、 ACM6754脚位图
2、ACM6754管脚说明
3、ACM6754 DEMO 应用示意图

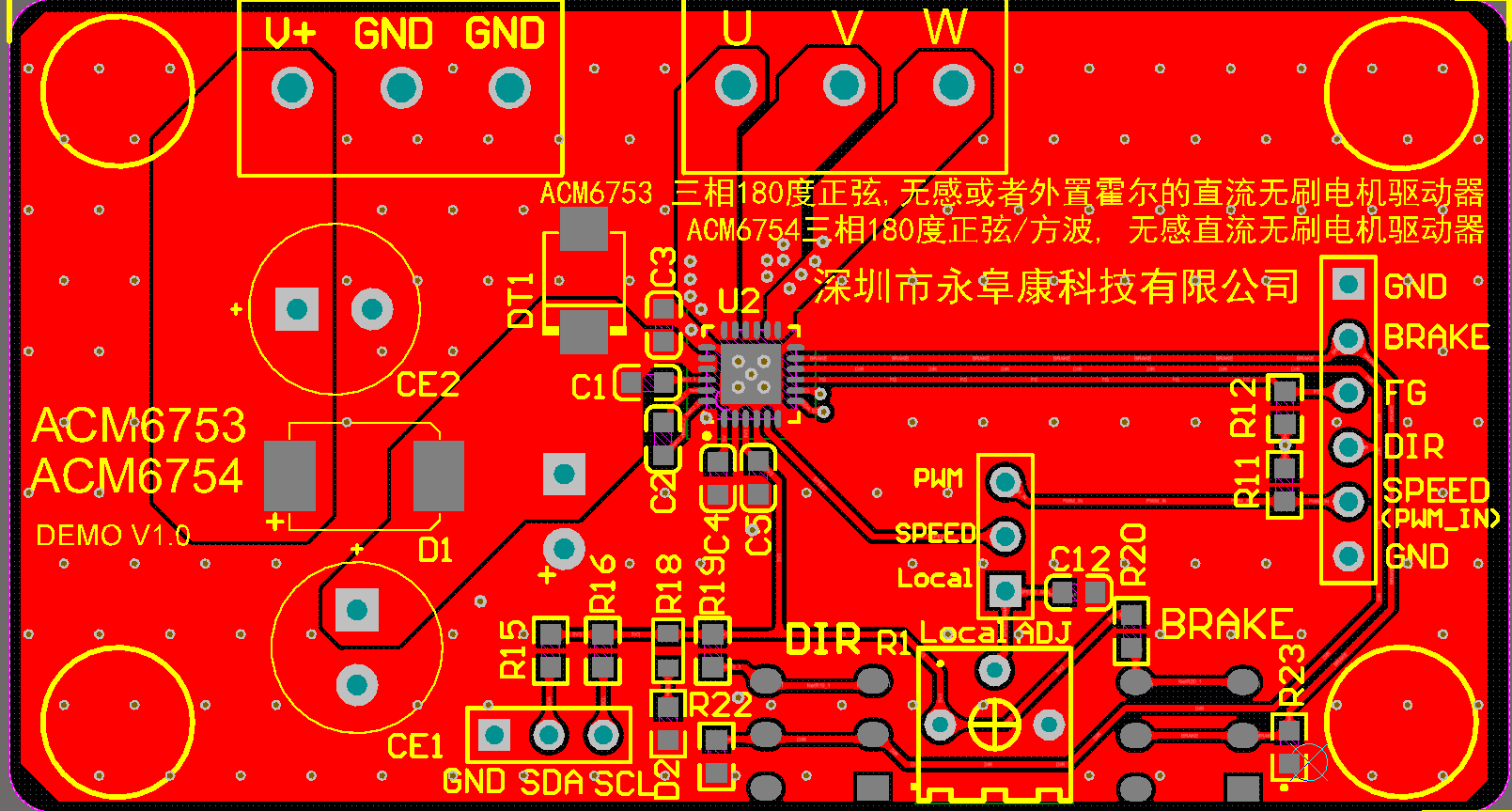

4、ACM6754 DEMO板PCB顶层设计图

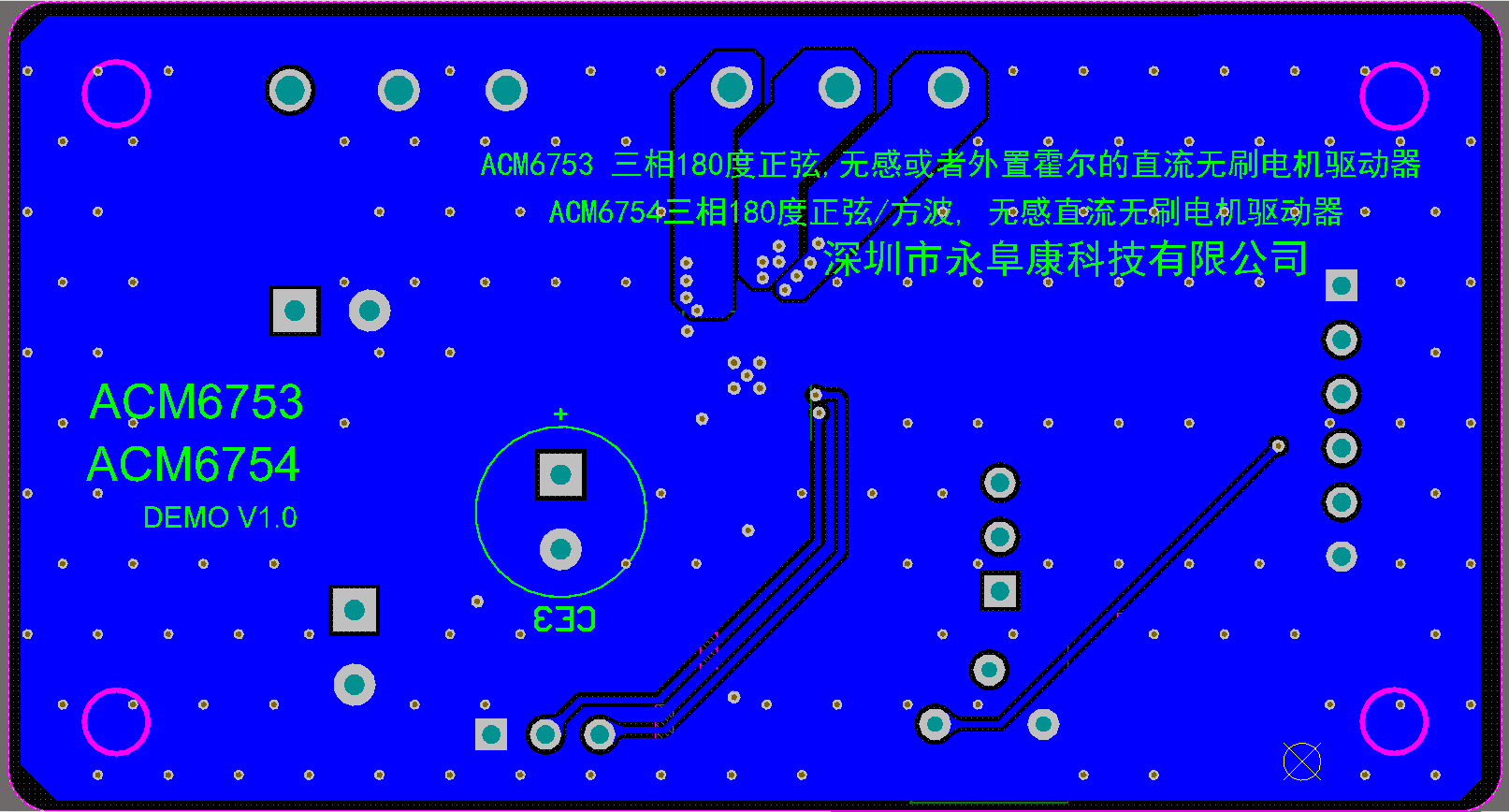

5、ACM6754 DEMO板PCB底层设计图

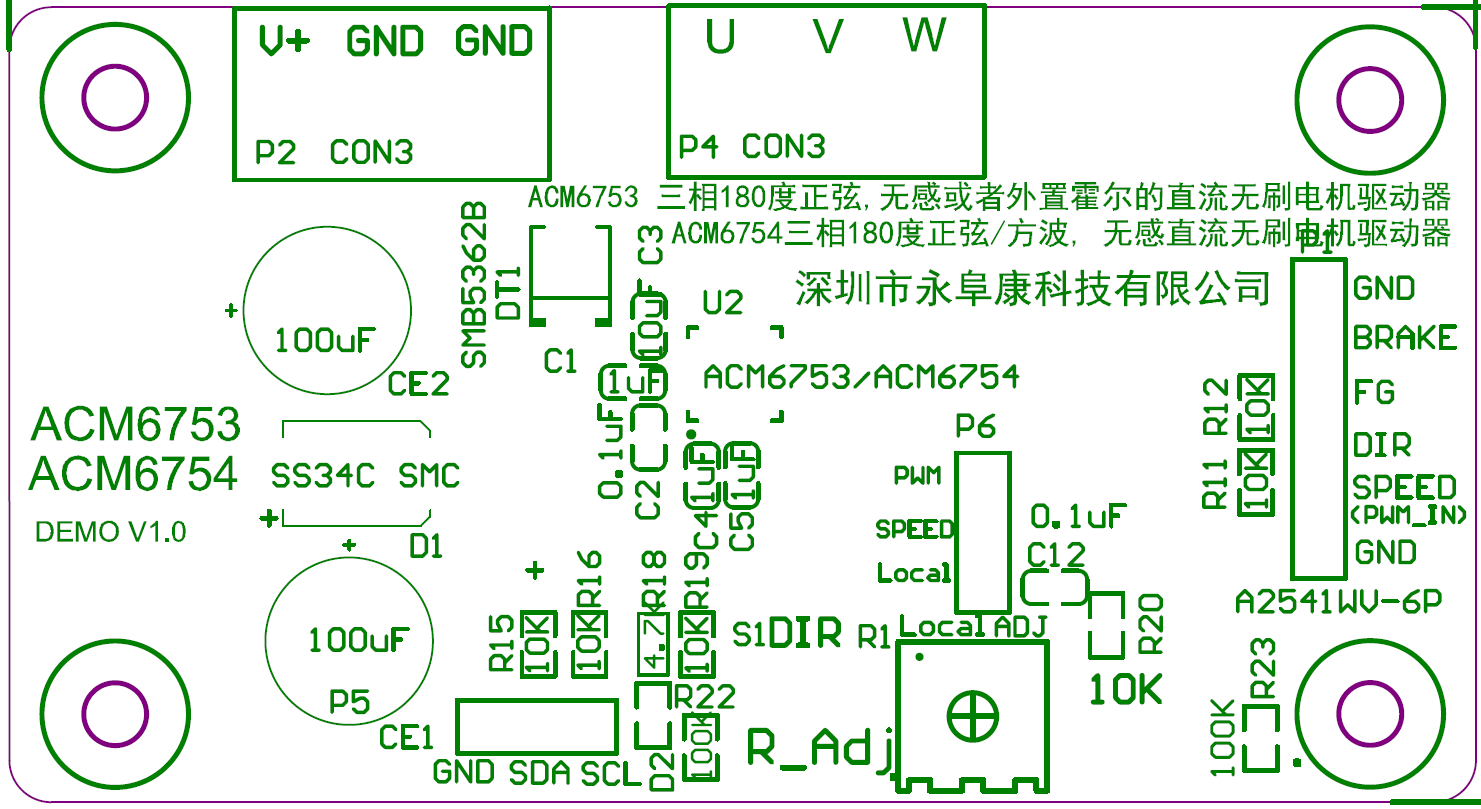

6、ACM6754 DEMO板贴片图
7、ACM6754 DEMO板物料清单

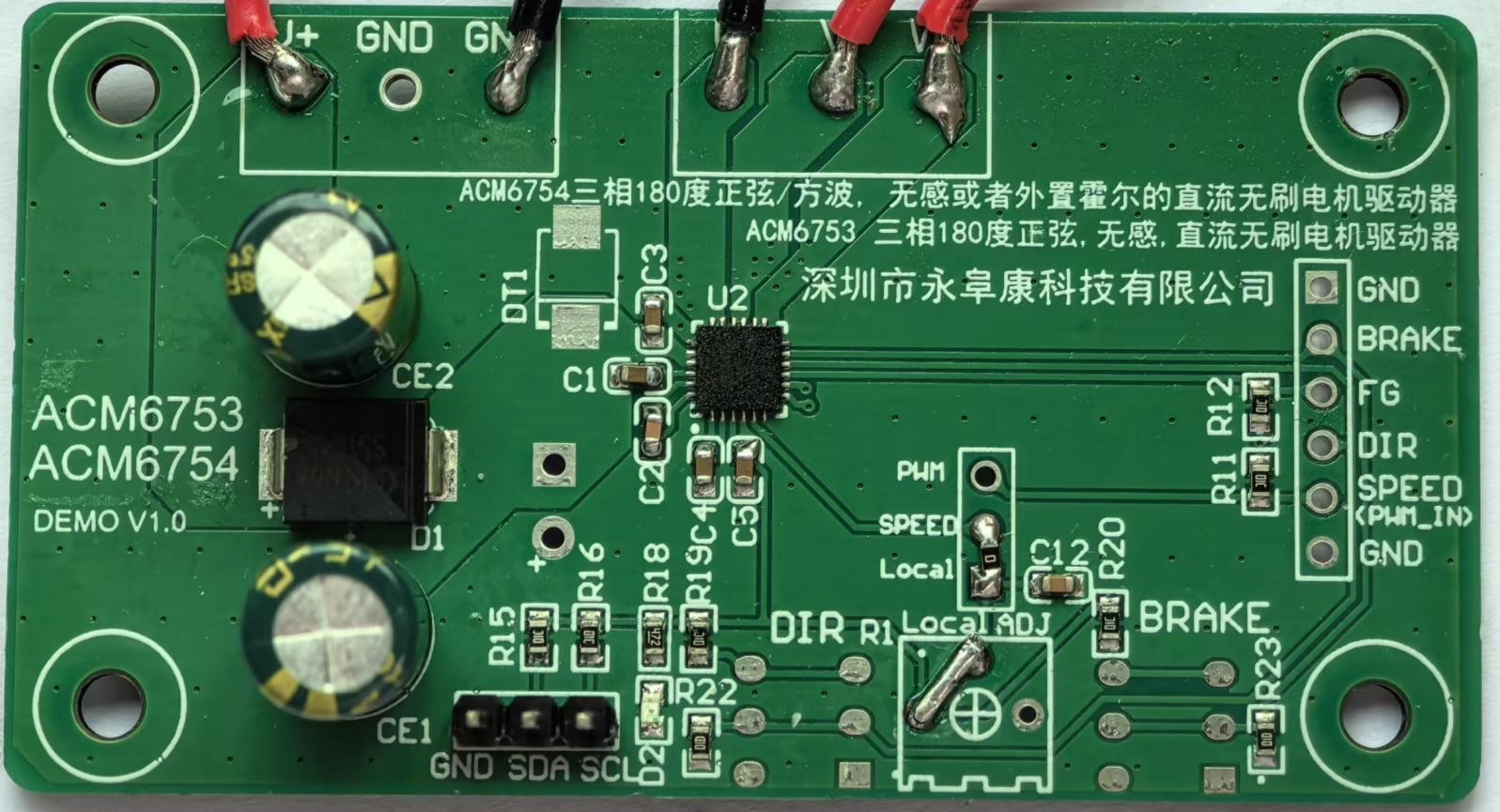

8、ACM6754 DEMO板实物图
