在前三期课程中,我们深入了解了TVS二极管的工作原理、类型区分和选型要点。今天,让我们一起来掌握TVS二极管的实战选型指南和布局技巧,为这个系列画上完美的句号。

选型指南:为电路选择最合适的“守护者”

选择TVS二极管就像是为电路挑选一位贴身保镖,需要考虑三个关键维度:

首先是确保信号质量。我们需要根据被保护信号线的最大电压,选择具有合适反向击穿电压(VBR)的TVS二极管,这个值要高于信号正常工作电压,但又不能太高以至于失去保护作用。对于跨GND电平的模拟信号,要选择双向TVS二极管;而对于高速信号线,则要特别关注总电容(CT)参数,确保不会影响信号传输质量。

其次是提升ESD保护性能。动态电阻(RDYN)是衡量TVS二极管性能的重要指标,选择动态电阻越低的产品,保护效果越好。同时,钳位电压(VC)必须低于受保护器件的耐受电压,这样才能确保证在浪涌事件中后端器件的安全。

最后是验证ESD耐受能力。我们需要选择符合IEC 61000-4-2标准的TVS二极管来应对ESD威胁,符合IEC 61000-4-5标准的产品来抵御更大的浪涌冲击。需要注意的是,防护性能通常与总电容存在正比关系,这就需要在保护强度和信号完整性之间做出合理权衡。

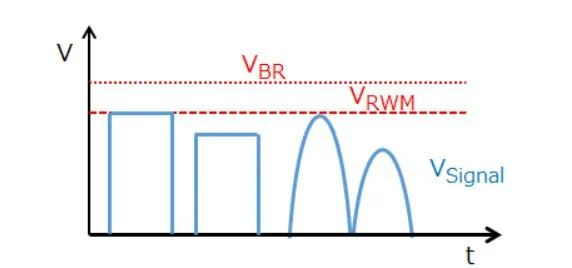

图1. 最大反向电压.png

图1. 最大反向电压(VRMW)、反向击穿电压(VBR)和信号线电压(VSignal

布局要点:保护效果最大化的黄金法则

优秀的TVS二极管需要搭配合理的布局才能发挥最大效用:

位置是关键:TVS二极管应该尽可能靠近ESD可能的进入点(如连接器处),这样才能在威胁入侵的第一时间进行拦截。

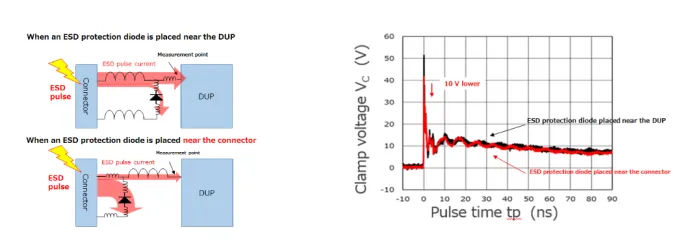

图2. 钳位电压差取决于TVS二极管的位置.png

图2. 钳位电压差取决于TVS二极管的位置

路径要简洁:从连接器到TVS二极管及其接地点的走线应该尽可能短而直,这样可以最大限度地减少寄生电感,确保浪涌电流能够快速被泄放到地。

布线需隔离:要避免将其他敏感信号线与可能引入ESD脉冲的信号走线并行布置,特别是对于那些抗ESD能力较弱的器件,防止耦合干扰造成二次损害。

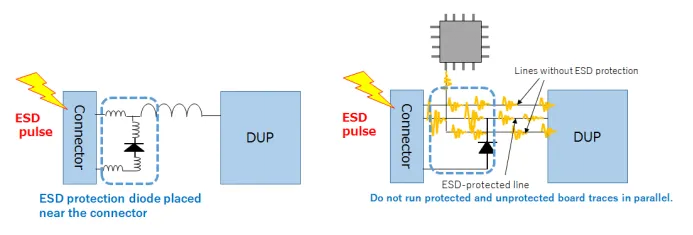

图3. TVS二极管电路板走线.png

图3. TVS二极管电路板走线

术语解析:读懂数据手册的必备知识

为了更好地选择和使用TVS二极管,我们需要理解几个关键术语:

绝对最大额定值:TVS二极管能够承受的极限参数,包括最大电流、电压和功耗等,在任何情况下都不应超过这些值,否则可能导致器件永久性损坏。

ESD耐受电压(VESD):指接触放电ESD容限,它分为接触放电和空气放电两种,前者是通过与受保护器件直接接触放电。ESD容限是根据IEC 61000-4-2标准测试的,数值越高说明防护能力越强。

峰值脉冲功率(PPK)和峰值脉冲电流(IPP):分别表示TVS二极管本身损坏之前可以分流的最大浪涌功率,以及TVS二极管本身损坏之前可以分流的峰值脉冲电流。TVS二极管能够处理的最大浪涌能量,使用8/20μs的标准测试波形进行测量。

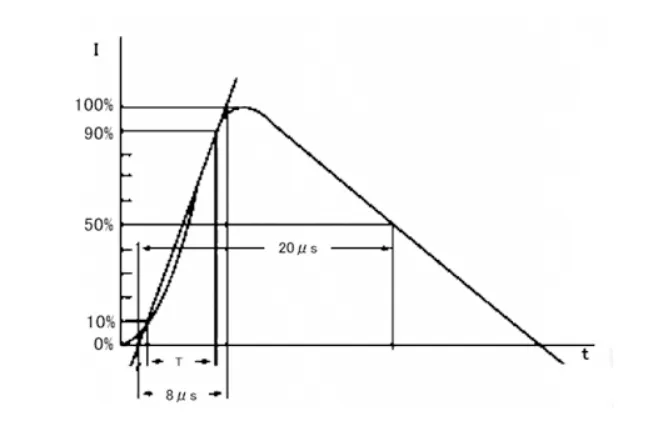

图4. TVS二极管脉冲波形.png

图4. TVS二极管脉冲波形

结温(Tj)和存储温度(Tstg):分别定义了TVS二极管可以不劣化或自损坏的情况下工作的最高结温,以及不加电压的情况下可以存储和运输的环境温度范围,是确保可靠性的重要参数。

通过这个系列的学习,相信你已经对TVS二极管这位“电路保镖”有了全面的认识。从基本原理到实战选型,从参数理解到布局技巧,希望这些知识能够帮助你在今后的电路设计中做出更明智的选择!

文章来源:东芝半导体
